Çelik Örgü Elekler

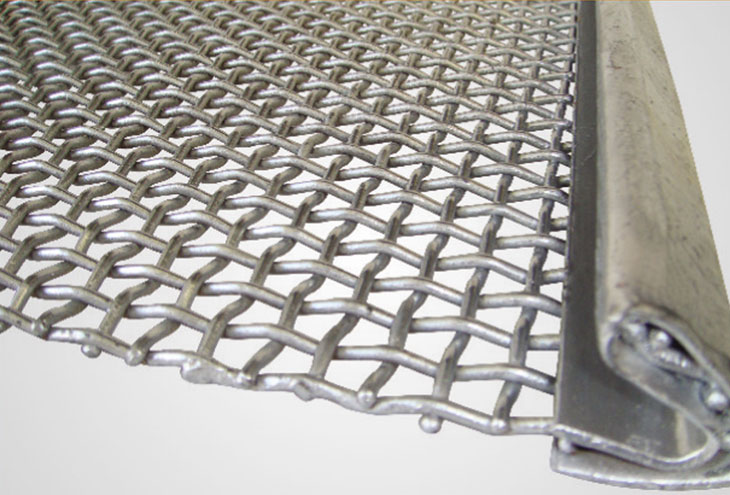

Çelik örgü elek telleri çeşitli tip, ebat ve göz aralıklarında yüksek karbonlu çekilen DIN C-17223 yada TSE 2500 çelik yaylık telden örülerek imal edilmektedir. İsteğe göre kenarları açık veya D.K.P sacla soğuk olarak istenilen açıda kıvrılmış olarak imal edilir.
Çeşitli boyut ve göz açıklıklarına sahip yüksek karbon içerikli çelik tel kullanılarak üretilen çelik örgü elek telleri, farklı ihtiyaçlara uygun olarak özelleştirilebilmektedir. Bu teller, belirlenen elek tipi, tel kalınlığı ve göz mesafesi doğrultusunda üretildikten sonra, elek makinesinin kenarlarına monte edilmek üzere DKP sac kullanılarak soğuk pres yöntemiyle şekillendirilir ve kullanıma hazır duruma getirilir.
Özellikleri
Çelik eleklerimiz ST 70 sertlikte ve DIN EN ISO 16120-2, DIN EN ISO 16120-P2, TS 2500 standartına uygun yaylık çelik telden imal edilmektedir.
Kırılmaya ve aşınmaya dayanıklı çelik örgü elek tellerinde kullandığımız çelik tellerin kimyasal bileşenleri;
| C | 0.40 | 0.75 |
| MN | 0.5 | 0.90 |
| SI | 0.15 | 0.40 |
| P | MAX | 0.025 |
| S | MAX | 0.025 |
Kullanım Alanları
Çelik örgü elek telleri geniş kullanım alanlarına sahip olup genel olarak; Kum, Çakıl eleme ve yıkama tesisleri, Çimento Fabrikaları, Un Fabrikaları, Asfalt Tesisleri, Maden Ocakları, Gübre Sanayi, Gıda Sanayi ve Kimya Sanayi gibi alanlarda kullanılmaktadır.
Uygulama
Çelik Örgü Eleklerimizi makinanıza takmadan önce yan gergi saclarının erimemiş olmasına, alt lamaların sağlamlığına, elek fitillerin itinalı bir şekilde bağlanmış olmasına ve Elek U- Kelepçelerinin her 50 cm‘de bir takılmasına dikkat edilmelidir.
Çelik Örgü Elek eni 3000 mm‘ye kadar; elek göz aralığı, tel kalınlığı ve boyu istenilen her ölçüde imal edilmektedir.
Çelik Örgü Elekler Ürün Grupları
İstenilen göz aralığında, tel kalınlığında ve makina ebatlarında imal edilmektedir.
| Sıra No | Göz Ar. (mm) | Tel Kal. (mm) |
| 1 | 2.0 | 1.4 |
| 2 | 2.5 | 1.4 |
| 3 | 3.0 | 1.4 |
| 4 | 3.5 | 2.0 |
| 5 | 4.0 | 2.0 |
| 6 | 4.5 | 2.5 |
| 7 | 4.75 | 2.5 |
| 8 | 5.0 | 2.5 |
| 9 | 5.5 | 2.5 |
| 10 | 6.0 | 2.5 |
| 11 | 6.5 | 3.0 |
| 12 | 7.0 | 3.0 |
| 13 | 7.5 | 3.0 |
| 14 | 8.0 | 3.0 |
| 15 | 9.0 | 3.0 |
| 16 | 10.0 | 3.5 |
| 17 | 11.0 | 3.5 |
| 18 | 12.0 | 3.5 |
| 19 | 12.5 | 4.0 |
| 20 | 13.0 | 4.0 |
| 21 | 14.0 | 3.5 |
| 22 | 14.0 | 4.0 |
| 23 | 15.0 | 5.0 |
| 24 | 16.0 | 5.0 |
| 25 | 17.0 | 5.0 |
| 26 | 18.0 | 5.0 |
| 27 | 19.0 | 5.0 |
| 28 | 20.0 | 5.0 |
| 29 | 21.0 | 5.0 |
| 30 | 22.0 | 6.0 |
| 31 | 23.0 | 6.0 |
| 32 | 24.0 | 6.0 |
| 33 | 25.0 | 6.0 |
| 34 | 26.0 | 6.0 |
| 35 | 26.0 | 8.0 |
| 36 | 27.0 | 6.0 |
| 37 | 28.0 | 6.0 |
| 38 | 30.0 | 8.0 |
| 39 | 30.0 | 10.0 |
| 40 | 31.0 | 8.0 |
| 41 | 32.0 | 8.0 |
| 42 | 33.0 | 8.0 |
| 43 | 33.0 | 10.0 |
| 44 | 35.0 | 8.0 |
| 45 | 36.0 | 10.0 |
| 46 | 37.0 | 8.0 |
| 47 | 38.0 | 8.0 |
| 48 | 38.0 | 10.0 |
| 49 | 40.0 | 8.0 |
| 50 | 40.0 | 10.0 |
| 51 | 42.0 | 8.0 |
| 52 | 43.0 | 10.0 |
| 53 | 45.0 | 8.0 |
| 54 | 48.0 | 12.0 |
| 55 | 50.0 | 10.0 |
| 56 | 55.0 | 10.0 |
| 57 | 56.0 | 10.0 |
| 58 | 58.0 | 10.0 |
| 59 | 60.0 | 10.0 |
| 60 | 61.0 | 12.0 |
| 61 | 63.0 | 10.0 |
| 62 | 63.0 | 12.0 |
| 63 | 65.0 | 10.0 |
| 64 | 68.0 | 10.0 |
| 65 | 69.0 | 10.0 |
| 66 | 70.0 | 12.0 |
| 67 | 72.0 | 12.0 |
| 68 | 74.0 | 12.0 |
| 69 | 75.0 | 12.0 |
| 70 | 76.0 | 12.0 |
| 71 | 78.0 | 12.0 |
| 72 | 79.0 | 12.0 |
| 73 | 81.0 | 12.0 |
| 74 | 83.0 | 12.0 |
| 75 | 85.0 | 12.0 |
| 76 | 90.0 | 12.0 |
| 77 | 95.0 | 12.0 |
| 78 | 105.0 | 12.0 |
| 79 | 120.0 | 12.0 |
İstenilen göz aralığında, tel kalınlığında ve makina ebatlarında imal edilmektedir.
| Sıra No | Tel Kalınlığı (mm) | Göz Aralığı (mm) |
| 1 | 2×6.0 mm | 22.0 mm |
| 2 | 2×6.5 mm | 25.0 mm |
| 3 | 2×6.0 mm | 28.0 mm |
| 4 | 2×8.0 mm | 30.0 mm |
| 5 | 2×8.0 mm | 32.0mm |
| 6 | 2×8.0 mm | 35.0 mm |
| 7 | 2×8.0 mm | 38.0 mm |
| 8 | 2×8.0 mm | 45.0mm |
| 9 | 2×8.0 mm | 50.0 mm |
| 10 | 2×8.0 mm | 55.0 mm |
| 11 | 2×8.0 mm | 58.0 mm |
| 12 | 2×8.0 mm | 63.0 mm |
| 13 | 2×8.0 mm | 67.0 mm |
| 14 | 2×8.0 mm | 70.0 mm |
| 15 | 2×8.0 mm | 75.0 mm |
| 16 | 2×8.0 mm | 80.0 mm |
| 17 | 2×8.0 mm | 85.0 mm |
| 18 | 2×8.0 mm | 90.0 mm |
| 19 | 2×8.0 mm | 95.0 mm |
| 20 | 2×8.0 mm | 100.0 mm |
İstenilen göz aralığında, tel kalınlığında ve makina ebatlarında imal edilmektedir.
| Sıra No | “D” Tel Kal. (mm) | “C” Göz Aralığı (mm) |
| 1 | 8.0 mm | 42.0 mm |
| 2 | 8.0 mm | 45.0 mm |
| 3 | 8.0 mm | 48.0 mm |
| 4 | 10.0 mm | 50.0 mm |
| 5 | 10.0 mm | 53.0 mm |
| 6 | 11.0 mm | 69.0 mm |
| 7 | 12.0 mm | 70.0 mm |
| 8 | 12.0 mm | 74.0 mm |
| 9 | 12.0 mm | 75.0 mm |
| 10 | 12.0 mm | 76.0 mm |
| 11 | 12.0 mm | 78.0 mm |
| 12 | 12.0 mm | 79.0 mm |
| 13 | 12.0 mm | 81.0 mm |
| 14 | 12.0 mm | 83.0 mm |
| 15 | 12.0 mm | 85.0 mm |
| 16 | 12.0 mm | 70.0 mm |
| 17 | 12.0 mm | 72.0 mm |
| 18 | 12.0 mm | 105.0 mm |
| 19 | *16.0 mm | 70.0 mm |
| 20 | *16.0 mm | 75.0 mm |
| 21 | *16.0 mm | 80.0 mm |
| 22 | *16.0 mm | 90.0 mm |
| 23 | *16.0 mm | 100.0 mm |
| 24 | *16.0 mm | 110.0 mm |
| 25 | *16.0 mm | 120.0 mm |
| 26 | *16.0 mm | 150.0 mm |
| 27 | *16.0 mm | 170.0 mm |
| 28 | *16.0 mm | 200.0 mm |
| 29 | *16.0 mm | 220.0 mm |
| 30 | *16.0 mm | 250.0 mm |
İstenilen göz aralığında, tel kalınlığında ve makina ebatlarında imal edilmektedir.
İstenilen göz aralığında, tel kalınlığında ve makina ebatlarında imal edilmektedir.
